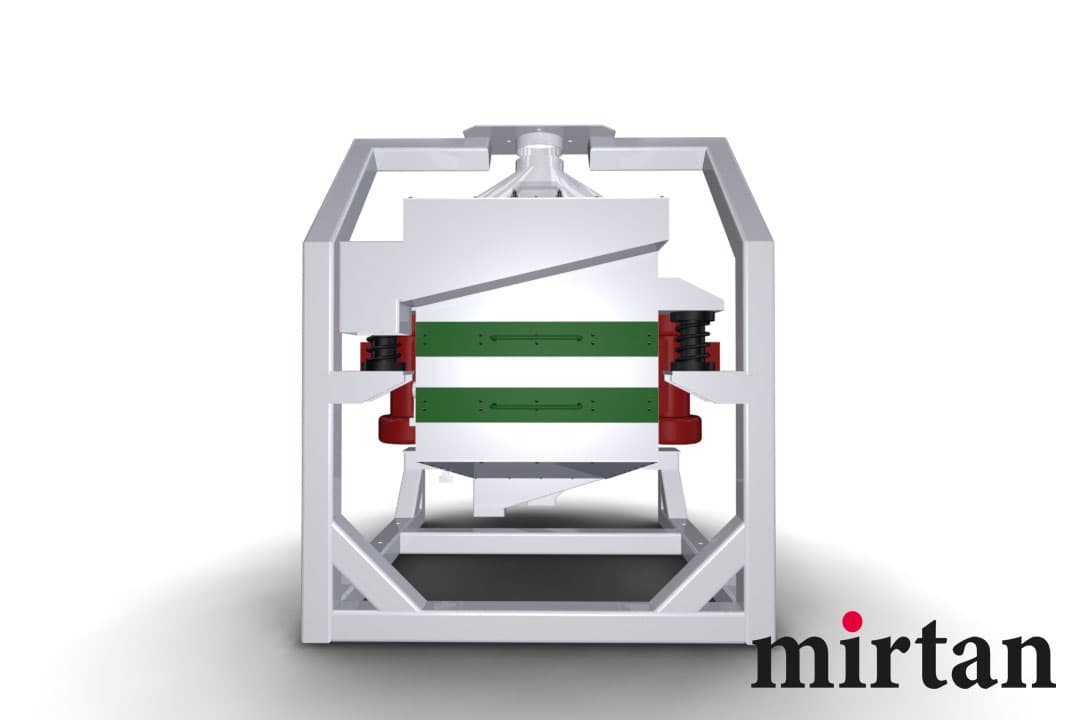

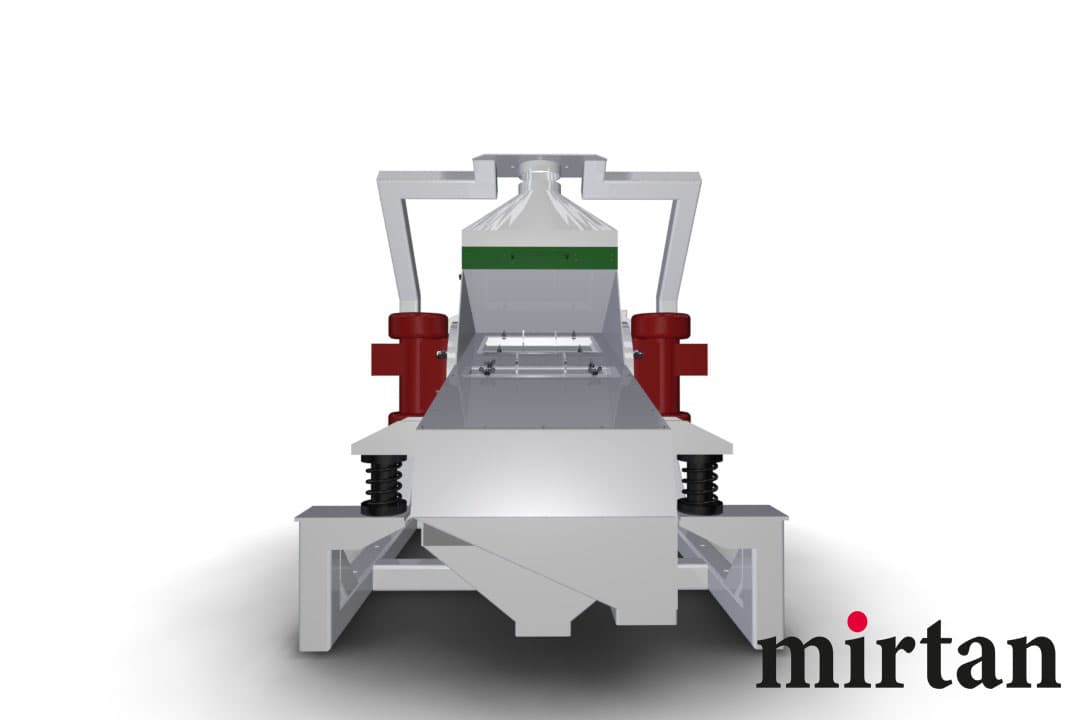

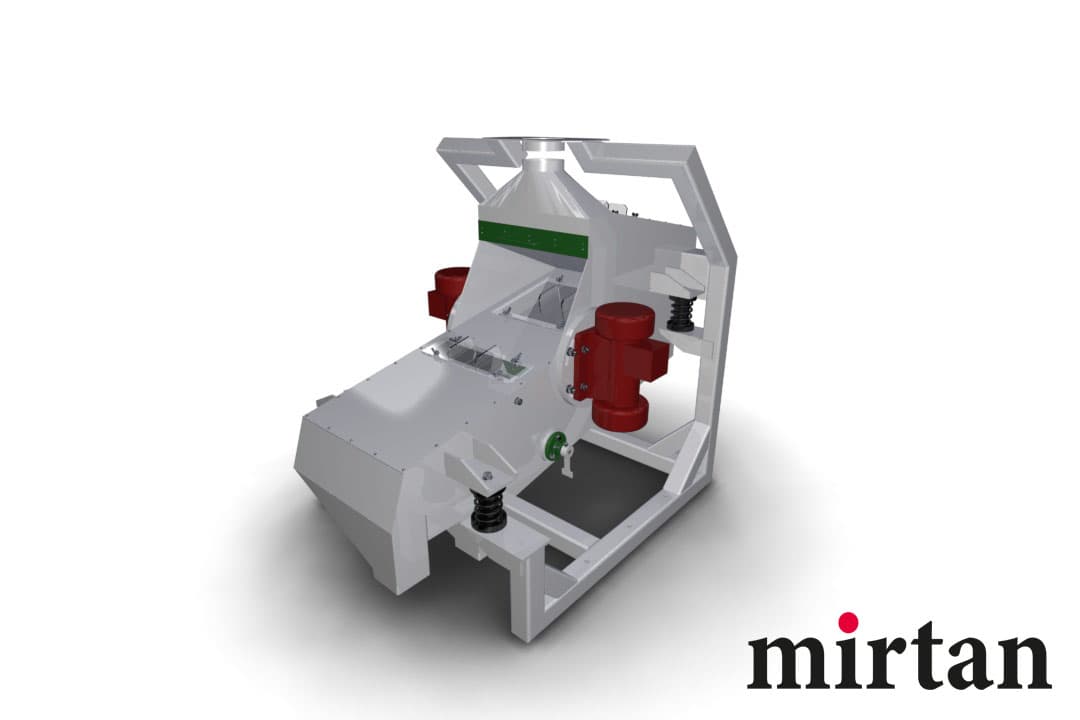

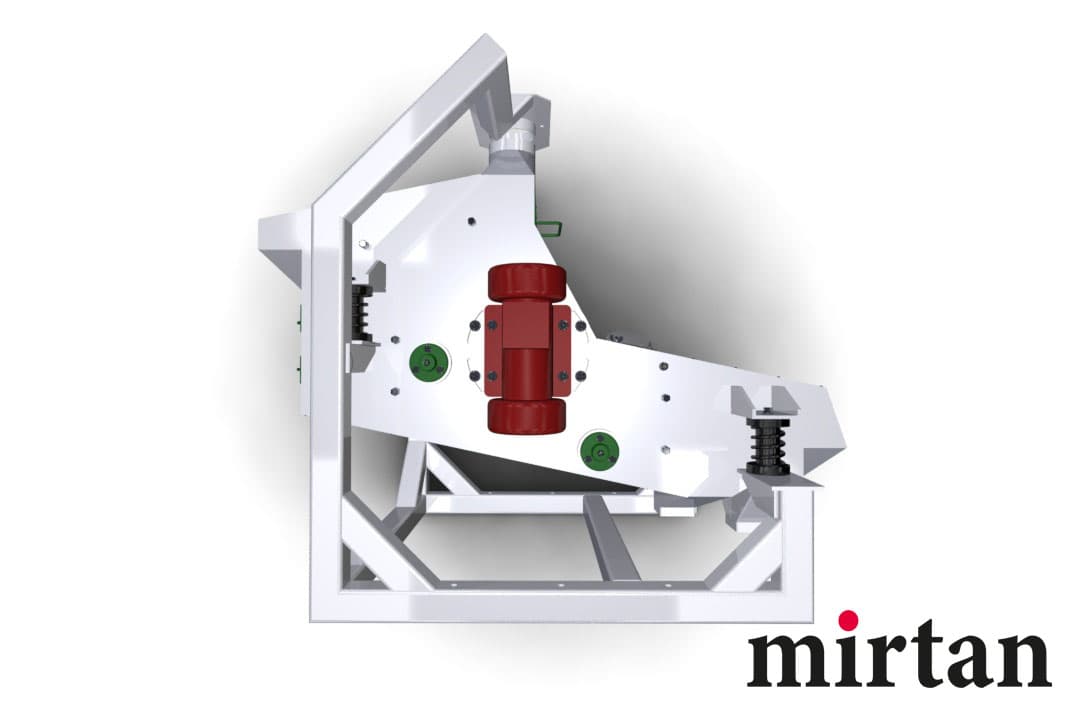

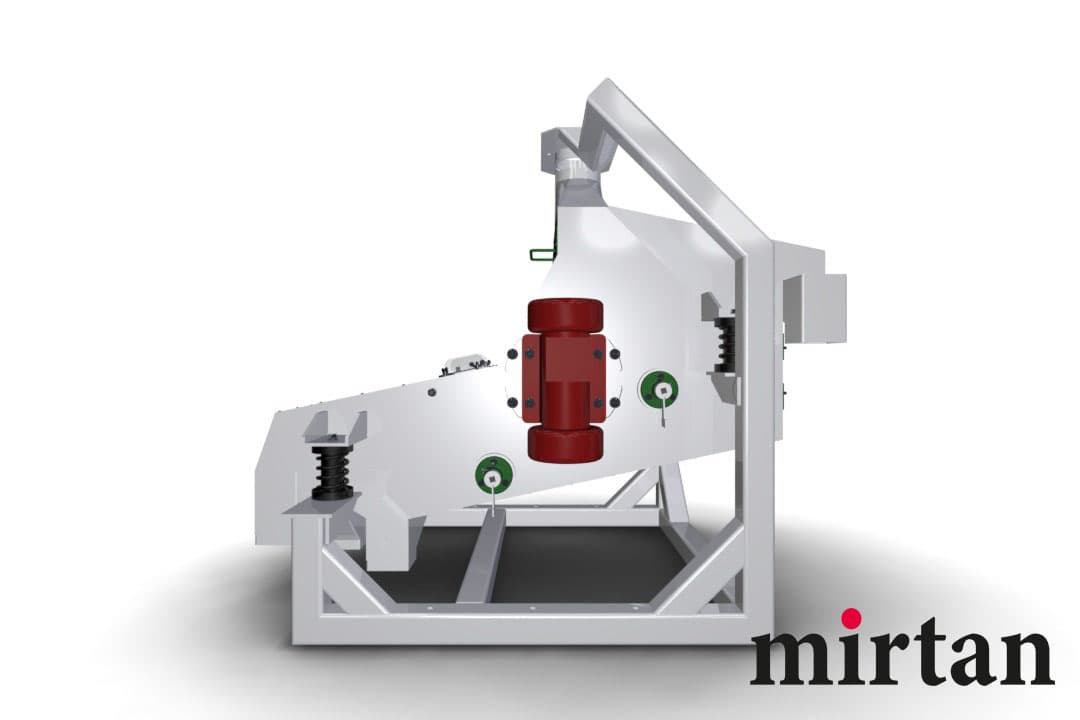

Tahıl ayırıcı
Tahıl temizleme ayırıcısı, tahılları (buğday, çavdar, yulaf vb.) Geometrik boyutlarında ondan farklı safsızlıklardan temizlemek için tasarlanmıştır. Ayırıcı, değirmenlere, asansörlere ve tahıl fabrikalarına teknolojik şemaların bir parçası olarak kurulur.
| Performans, ton/saat, en az | 1,5 |
|---|---|
| Eleme yüzey alanı, m² | 0.7 |
| Tahıl arıtma verimliliği, % | |
| Kaba safsızlıklar için | 100 |
| Büyük safsızlıklar için | 100 |
| Küçük safsızlıklar için | 100 |
| Elek gövdesinin salınım frekansı, rpm. | 940 |
| Toplam güç tüketimi, KW | 0,24 |
| Besleme gerilimi, V | 380±38 |
| Garanti ömrü, ay | 12 |
| Genel boyutlar, en fazla değil, mm: | |
| Uzunluk | 1080 |
| Genişlik | 750 |
| Yükseklik | 900 |
| Ağırlık, kg, 139'dan fazla değil | 139 |
Fazla bilgi
Tahıl ayırıcısı, genişliği ve kalınlığı bakımından farklı olan safsızlıkları tahıldan ayırmaya yarar. Bu amaçla, ayırıcıya 1,7x20 mm delikli üç elek takılmıştır; 4,25x25 mm; Ø8 mm. Elekler eğik olarak yerleştirilir ve karşılıklı salınımlar yapar.
Ayırıcı aşağıdaki ana bileşenlerden oluşur: elek gövdesi, alıcı kutu, titreşim tahriki, egzoz kutusu ve çerçeve.
Ayırıcının ana çalışma organı, elek gövdesine üç kat halinde monte edilmiş elek çerçeveleridir. Eleklerin üst katmanı, tahıl kütlesinden kaba safsızlıkları izole etmek için tasarlanmıştır, orta katman (eleme eleği) tahıl akışından büyük safsızlıkları serbest bırakır. Alt katman (ekim eleği) tahıl akışından küçük safsızlıklar salgılar. Elek gövdesi, damperlerin yaylarına monte edilmiştir.
Alıcı kutu, alınan tanenin elek genişliği boyunca dağılımını sağlar.
Titreşimli tahrik, zıt yönlerde dönen ve ileri geri salınımlar sağlayan iki elektrikli vibratörden oluşur.
Çıkış kutusu, rafine tahılların, kaba, iri ve küçük safsızlıkların ayrı ayrı serbest bırakılmasını sağlar.
Çerçeve, ayırıcının tüm bileşenleri için destek yapısı olarak işlev görür.
